Роликовая цепь 48B-1 | Donghua

Donghua
10048B-1

Страна-изготовитель: Китай

Наличие: Склад

Шаг, mm: 76.200

Диаметр ролика, mm: 48.26

Ширина между внут. пластинами, mm: 45.72

Диаметр валика, mm: 29.24

Длина валика 1, mm: 99.10

Длина валика 2, mm: 107.0

Высота пластины, mm: 63.80

Толщина пластины, mm: 12.00/10.0

Разрушающая нагрузка , kN: 560.0

Вес метра, kg/m: 25.00

Описание
Чертеж
Тех паспорт

Описание

Обозначение цепи по DIN/ISO (международный стандарт)-Цепь 48B-1

Параметры цепи:
  • Шаг(P), mm-76.200;
  • Диаметр ролика(d1max), mm-48.26;
  • Ширина между внутренними пластинами(b1min), mm-45.72;
  • Диаметр валика(d2 max), mm-29.24;
  • Длина валика(L max), mm-99.10;
  • Длина валика(Lc max), mm-107.0;
  • Высота пластины(h2 max), mm-63.80;
  • Толщина пластины(t/T max), mm-12.00/10.0;
  • Разрушающая нагрузка(Q min), kN-560.0;
  • Вес метра(kg/m)-25.00

Материал
  • Сталь 3;
  • Нержавеющая сталь (SS);
  • Цинк (ZP);
  • Никель (NP).

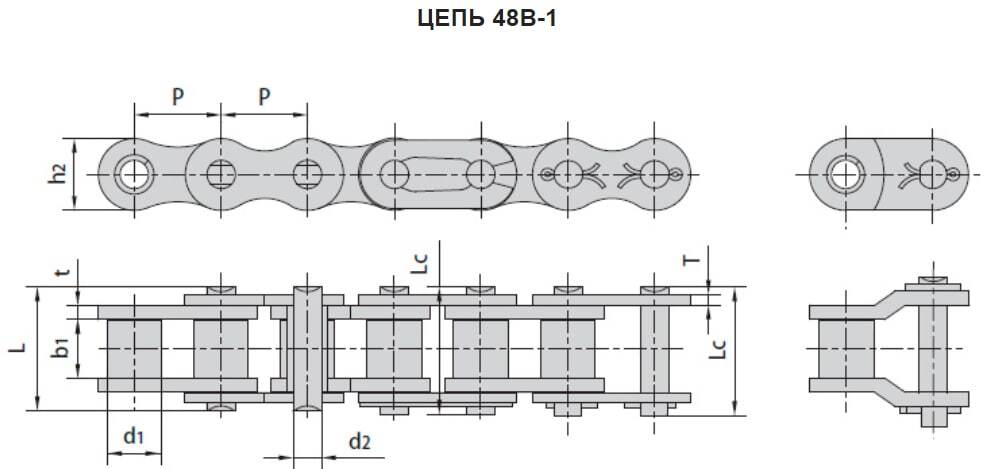

Чертеж
