Роликовая цепь 24B-1 | Donghua

Donghua
10024B-1

Страна-изготовитель: Китай

Наличие: Склад

Шаг, mm: 38.100

Диаметр ролика, mm: 25.40

Ширина между внут. пластинами, mm: 25.40

Диаметр валика, mm: 14.63

Длина валика 1, mm: 53.40

Длина валика 2, mm: 57.8

Высота пластины, mm: 33.20

Толщина пластины, mm: 6.00/4.8

Разрушающая нагрузка , kN: 160.0

Вес метра, kg/m: 7.10

Описание
Чертеж
Тех паспорт

Описание

Обозначение цепи по DIN/ISO (международный стандарт)-Цепь 24B-1

Параметры цепи:
  • Шаг(P), mm-38.100;
  • Диаметр ролика(d1max), mm-25.40;
  • Ширина между внутренними пластинами(b1min), mm-25.40;
  • Диаметр валика(d2 max), mm-14.63;
  • Длина валика(L max), mm-53.40;
  • Длина валика(Lc max), mm-57.8;
  • Высота пластины(h2 max), mm-33.20;
  • Толщина пластины(t/T max), mm-6.00/4.8;
  • Разрушающая нагрузка(Q min), kN-160.0
  • Вес метра(kg/m)-7.10.

Материал
  • Сталь 3;
  • Нержавеющая сталь (SS);
  • Цинк (ZP);
  • Никель (NP).

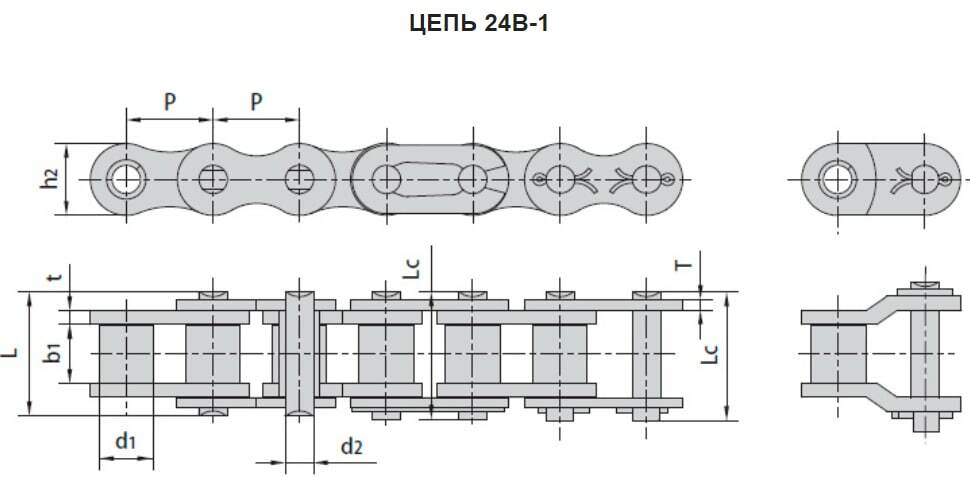

Чертеж
