Роликовая цепь 06B-1 | Donghua

Donghua
10006B-1

Страна-изготовитель: Китай

Наличие: Склад

Шаг, mm: 9.525

Диаметр ролика, mm: 6.35

Ширина между внут. пластинами, mm: 5.72

Диаметр валика, mm: 3.28

Длина валика 1, mm: 13.15

Длина валика 2, mm: 14.1

Высота пластины, mm: 8.20

Толщина пластины, mm: 1.30

Разрушающая нагрузка , kN: 9.0

Вес метра, kg/m: 0.41

Описание
Чертеж
Тех паспорт

Описание

Обозначение цепи по DIN/ISO (международный стандарт)-Цепь 06B-1

Параметры цепи:
  • Шаг(P), mm-9.525;
  • Диаметр ролика(d1max), mm-6.35;
  • Ширина между внутренними пластинами(b1min), mm-5.72;
  • Диаметр валика(d2 max), mm-3.28;
  • Длина валика(L max), mm-13.15;
  • Длина валика(Lc max), mm-14.1;
  • Высота пластины(h2 max), mm-8.20;
  • Толщина пластины(t/T max), mm-1.30;
  • Разрушающая нагрузка(Q min), kN-9.0;
  • Вес метра(kg/m)-0.41.

Материал
  • Сталь 3;
  • Нержавеющая сталь (SS);
  • Цинк (ZP);
  • Никель (NP).

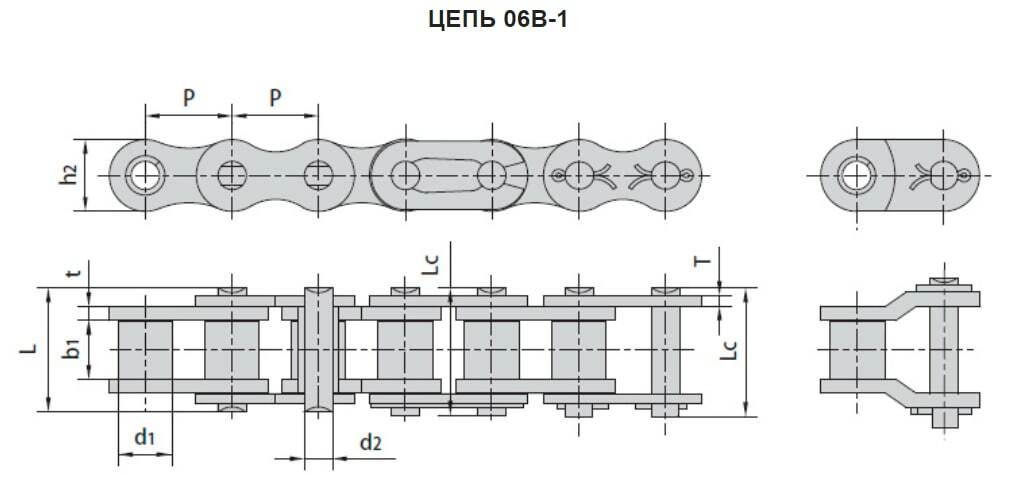

Чертеж
