Роликовая цепь 08B-1 | Donghua

Donghua
10008B-1

Страна-изготовитель: Китай

Наличие: Склад

Шаг, mm: 12.700

Диаметр ролика, mm: 8.51

Ширина между внут. пластинами, mm: 5.72

Диаметр валика, mm: 4.45

Длина валика 1, mm: 16.70

Длина валика 2, mm: 18.2

Высота пластины, mm: 11.80

Толщина пластины, mm: 1.60

Разрушающая нагрузка , kN: 18.0

Вес метра, kg/m: 0.69

Описание
Чертеж
Тех паспорт

Описание

Обозначение цепи по DIN/ISO (международный стандарт)-Цепь 08B-1

Параметры цепи:
  • Шаг(P), mm-12.700;
  • Диаметр ролика(d1max), mm-8.51;
  • Ширина между внутренними пластинами(b1min), mm-7.75;
  • Диаметр валика(d2 max), mm-4.45;
  • Длина валика(L max), mm-16.70;
  • Длина валика(Lc max), mm-18.2;
  • Высота пластины(h2 max), mm-11.80;
  • Толщина пластины(t/T max), mm-1.60;
  • Разрушающая нагрузка(Q min), kN-18.0;
  • Вес метра(kg/m)-0.69.

Материал
  • Сталь 3;
  • Нержавеющая сталь (SS);
  • Цинк (ZP);
  • Никель (NP).

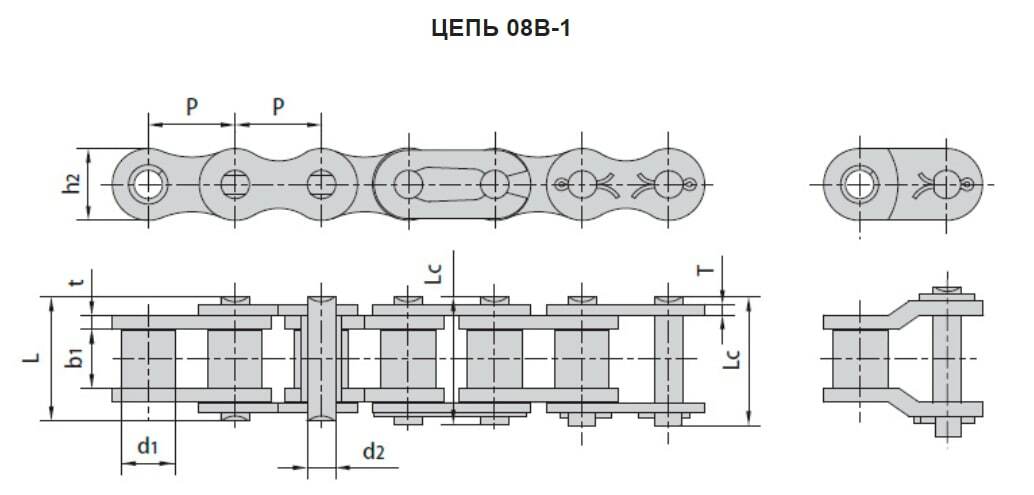

Чертеж
