Роликовая цепь 64B-1 | Donghua

Donghua
10064B-1

Страна-изготовитель: Китай

Наличие: Склад

Шаг, mm: 101.600

Диаметр ролика, mm: 63.50

Ширина между внут. пластинами, mm: 60.96

Диаметр валика, mm: 39.40

Длина валика 1, mm: 130.0

Длина валика 2, mm: 138.5

Высота пластины, mm: 90.17

Толщина пластины, mm: 15.00/13.0

Разрушающая нагрузка , kN: 112.0

Вес метра, kg/m: 46.00

Описание
Чертеж
Тех паспорт

Описание

Обозначение цепи по DIN/ISO (международный стандарт)-Цепь 64B-1

Параметры цепи:
Шаг(P), mm-101.600;
  • Диаметр ролика(d1max), mm-63.50;
  • Ширина между внутренними пластинами(b1min), mm-60.96;
  • Диаметр валика(d2 max), mm-39.40;
  • Длина валика(L max), mm-130.0;
  • Длина валика(Lc max), mm-138.5;
  • Высота пластины(h2 max), mm-90.17;
Толщина пластины(t/T max), mm-15.00/13.0;
  • Разрушающая нагрузка(Q min), kN-112.0;
  • Вес метра(kg/m)-46.00

Материал
  • Сталь 3;
  • Нержавеющая сталь (SS);
  • Цинк (ZP);
  • Никель (NP).

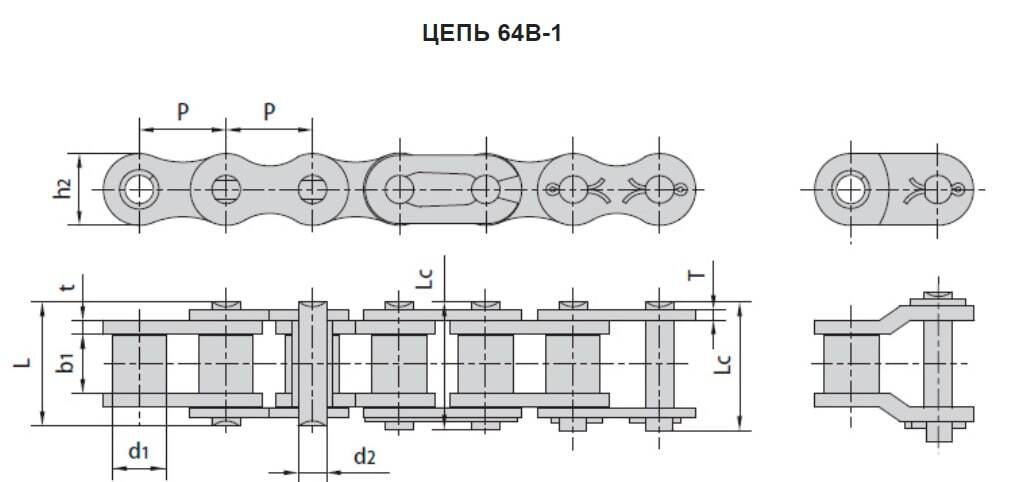

Чертеж
