Роликовая цепь 28B-2 | Donghua

Donghua
100028B-2

Страна-изготовитель: Китай

Наличие: Склад

Шаг, mm: 44.450

Диаметр ролика, mm: 27.94

Ширина между внут. пластинами, mm: 30.99

Диаметр валика, mm: 15.90

Длина валика 1, mm: 124.6

Длина валика 2, mm: 129.1

Высота пластины, mm: 36.70

Толщина пластины, mm: 7.50/6.0

Поперечный шаг, Pt/mm: 59.56

Разрушающая нагрузка , kN: 360.0

Вес метра, kg/m: 16.60

Описание
Чертеж
Тех паспорт

Описание

Обозначение цепи по DIN/ISO (международный стандарт)-Цепь 28B-2

Параметры цепи:
  • Шаг(P), mm-44.450;
  • Диаметр ролика(d1max), mm-27.94;
  • Ширина между внутренними пластинами(b1min), mm-30.99;
  • Диаметр валика(d2 max), mm-15.90;
  • Длина валика(L max), mm-124.6;
  • Длина валика(Lc max), mm-129.1;
  • Высота пластины(h2 max), mm-36.70;
  • Толщина пластины(t/T max), mm-7.50/6.0;
  • Поперечный шаг(Pt), mm-59.56;
  • Разрушающая нагрузка(Q min), kN-360.0;
  • Вес метра(kg/m)-16.60

Материал
  • Сталь 3;
  • Нержавеющая сталь (SS);
  • Цинк (ZP);
  • Никель (NP).

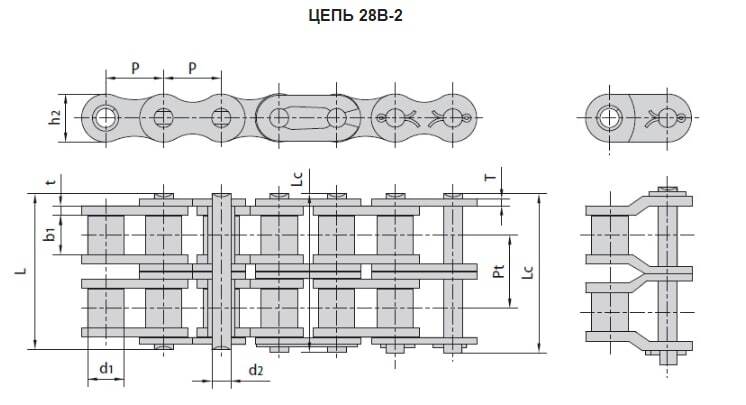

Чертеж
