Роликовая цепь 56B-2 | Donghua

Donghua
100056B-2

Страна-изготовитель: Китай

Наличие: Склад

Шаг, mm: 88.900

Диаметр ролика, mm: 53.98

Ширина между внут. пластинами, mm: 53.34

Диаметр валика, mm: 34.32

Длина валика 1, mm: 221.2

Длина валика 2, mm: 229.6

Высота пластины, mm: 77.80

Толщина пластины, mm: 13.50/12.0

Поперечный шаг, Pt/mm: 106.60

Разрушающая нагрузка , kN: 1600.0

Вес метра, kg/m: 71.48

Описание
Чертеж
Тех паспорт

Описание

Обозначение цепи по DIN/ISO (международный стандарт)-Цепь 56B-2

Параметры цепи:
  • Шаг(P), mm-88.900;
  • Диаметр ролика(d1max), mm-53.98;
  • Ширина между внутренними пластинами(b1min), mm-53.34;
  • Диаметр валика(d2 max), mm-34.32;
  • Длина валика(L max), mm-221.2;
  • Длина валика(Lc max), mm-229.6;
  • Высота пластины(h2 max), mm-77.80;
  • Толщина пластины(t/T max), mm-13.50/12.0;
  • Поперечный шаг(Pt), mm-106.60;
  • Разрушающая нагрузка(Q min), kN-1600.0;
  • Вес метра(kg/m)-71.48

Материал
  • Сталь 3;
  • Нержавеющая сталь (SS);
  • Цинк (ZP);
  • Никель (NP).

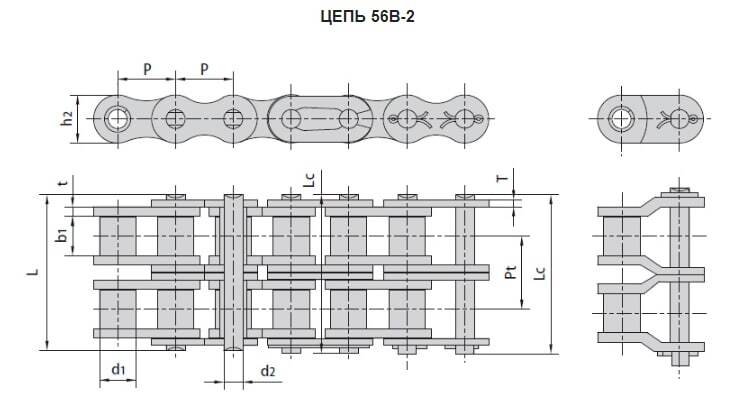

Чертеж
